- +86-576-88805030
Menu

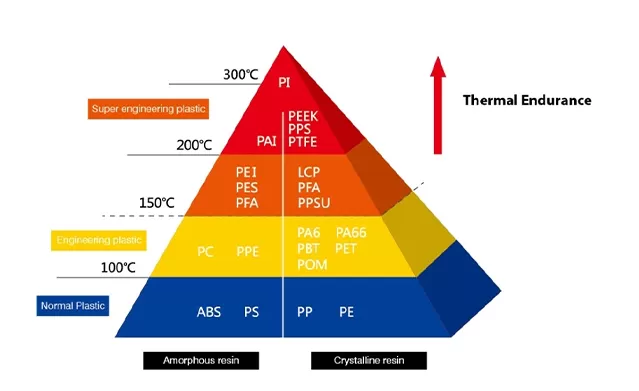

Polieteroeteroketon (PEEK) to wysokowydajny termoplastyczny materiał konstrukcyjny charakteryzujący się niezwykłą kombinacją właściwości. Właściwości te wahają się od odporności na wysokie temperatury do wytrzymałości mechanicznej i doskonałej odporności chemicznej.

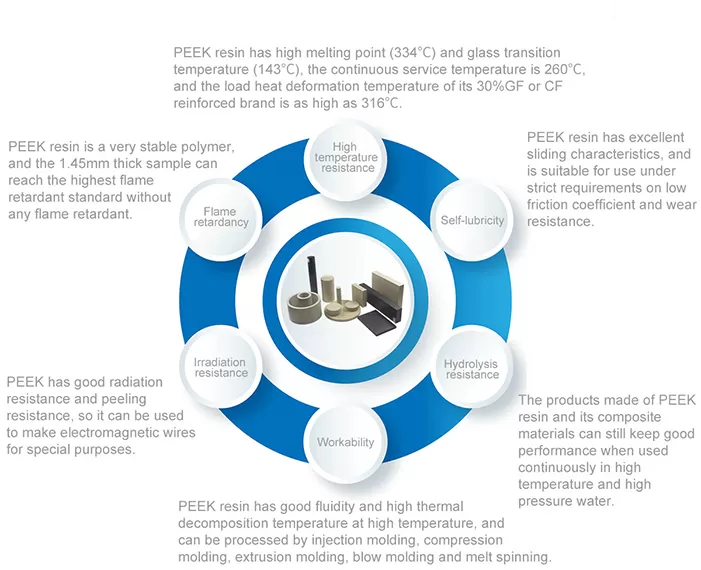

PEEK WŁAŚCIWOŚCI MATERIAŁÓW
Wyprodukowany z pierwotnej żywicy polieteroeteroketonu i oferuje najwyższą wytrzymałość i odporność na uderzenia wszystkich typów.
Wzmocnienie z włókna węglowego nadaje materiałowi wysoki poziom sztywności i wytrzymałości na pełzanie, wysoką wytrzymałość mechaniczną i przewodność cieplną.
Wypełniony szkłem PEEK wykazuje podwyższoną wytrzymałość mechaniczną oraz wysoką sztywność. wzmocniony szkłem PEEK zapewnia lepszą wytrzymałość na pełzanie i stabilność wymiarową. Te właściwości sprawiają, że materiał ten nadaje się do stosowania w częściach narażonych na duże obciążenia statyczne przez długi czas w warunkach wysokiej temperatury.
Wysokowydajne tworzywo sztuczne o właściwościach produktu, takich jak doskonała odporność na ślizganie, ścieranie i zużycie, wysoka wytrzymałość mechaniczna i wysoka stabilność wymiarowa. Długoterminowy zakres temperatur użytkowania pręta PEEK wynosi od -30°C do 250°C, a krótkotrwała maksymalna temperatura użytkowania wynosi 310°C.
| Zachowanie mechaniczne | ||||||
| Przedmiot | Standard testowy lub przyrząd | Jednostka | ARKPEEK-1000 | ARKPEEK-GF30 | ARKPEEK-CF30 | ARKPEEK-MOD |
| 100%PEEK | PEEK+30%Włókno szklane | PEEK+30%Carbon Fiber | PEEK+10%Carbon Fiber+10%Graphite+10%PTFE) | |||
| Wytrzymałość na rozciąganie (23 ℃) | ISO527 | MPa | 100 | 155 | 220 | 134 |
| Wytrzymałość na zginanie (23 ℃) | ISO 178 | MPa | 163 | 212 | 298 | 186 |
| Wytrzymałość na ściskanie (23 ℃) | ISO 604 | MPa | 118 | 215 | 240 | 150 |
| Udarność Izoda (bez luki) | ISO 180/j.m | kJ/m² | Bez pęknięć | 51 | 46 | 32 |
| Wydajność cieplna | ||||||
| Przedmiot | Standard testowy lub przyrząd | Jednostka | ARKPEEK-1000 | ARKPEEK-GF30 | ARKPEEK-CF30 | ARKPEEK-MOD |
| 100%PEEK | PEEK+30%Włókno szklane | PEEK+30%Carbon Fiber | PEEK+10%Carbon Fiber+10%Graphite+10%PTFE) | |||
| Temperatura topnienia | DSC 11357 | ℃ | 343 | 343 | 343 | 343 |
| Temperatura zniekształcenia | ISO 75-1/2 | ℃ | 163 | 315 | 315 | 293 |
| Ciągłe używanie temperatury | UL74685 | ℃ | 260 | 260 | 260 | 260 |
| Współczynnik rozszerzalności cieplnej | ASTM D696 | 10 -5 ℃ | 4.7 | 2.2 | 1.5 | 2.2 |
| Poziom łatwopalny | UL 94 | V-0@mm | 1.5 | 1.5 | 1.5 | 0.75 |
| Wydajność elektryczna | ||||||
| Przedmiot | Standard testowy lub przyrząd | Jednostka | ARKPEEK-1000 | ARKPEEK-GF30 | ARKPEEK-CF30 | ARKPEEK-MOD |
| 100%PEEK | PEEK+30%Włókno szklane | PEEK+30%Carbon Fiber | PEEK+10%Carbon Fiber+10%Graphite+10%PTFE)) | |||
| Wytrzymałość dielektryczna | IEC 60243-1 | kV/mm | 18 | 19 | ||
| Stała dielektryczna | IEC60250 | – | 3.2 | 3.3 | ||
| Rezystywność powierzchniowa | Ω | 10 15 | 10 15 | 3*10 6 | 5*10 6 | |
| Inne wyniki | ||||||
| Przedmiot | Standard testowy lub przyrząd | Jednostka | ARKPEEK-1000 | ARKPEEK-GF30 | ARKPEEK-CF30 | ARKPEEK-MOD |
| 100%PEEK | PEEK+30%Włókno szklane | PEEK+30%Carbon Fiber | PEEK + 10% (włókno węglowe + 10% grafit + 10% PTFE) | |||
| Gęstość | ISO 1138 | g/cm3 | 1,3 ± 0,01 | 1,5 ± 0,01 | 1,4 ± 0,01 | 1,43±0,01 |
| twardość Rockwella | ISO 2039 | HRR | 118 | 119 | 121 | 108 |
| Współczynnik tarcia | μ | 0.30-0.38 | 0.38-0.46 | 0.28 | 0.18 | |
| Abs wody. (25 ℃, 24 godziny) | ISO 62 | % | 0.5 | 0.11 | 0.06 | 0.06 |
| Procent kurczenia się formy | 3 mm, 170 ℃, Kierunek przepływu | % | 1.2 | 0.4 | 0.1 | 0.3 |
| Prostopadły do kierunku przepływu | % | 1.5 | 0.8 | 0.5 | 0.5 | |
Polish
English
German
Portuguese
Russian
Spanish
Turkish
Arabic
